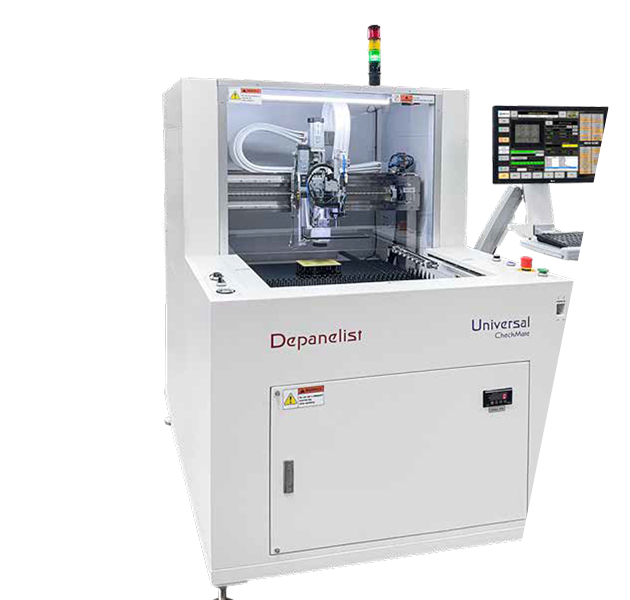

PRODUCT INFO治具レス基板分割装置 cDPL-S
治具レス基板分割装置 cDPL-S
マグネットピンを活用したピンの自動配置と回収
基板ごとの治具設計が不要なため、時間・コストの大幅削減を可能にします。
項目内容
仕様
移動速度
最大 1,000㎜/sec
切断速度
最大 100㎜/sec
切断精度
±0.1㎜
繰返精度
±0.02㎜
スピンドルモータ
130 kg
システム軸
4軸 ACサーボモータ仕様
治具形状
138個のユニバーサルマグネットピン
騒音レベル
75±3dB
対象基板
最大 400 x 550 ㎜ 厚さ 0.5~3.2 ㎜
装置サイズ
1,130(W) x 1,430(D) x 1,670(H) ㎜
装置重量
550 kg (集塵機含まず)
